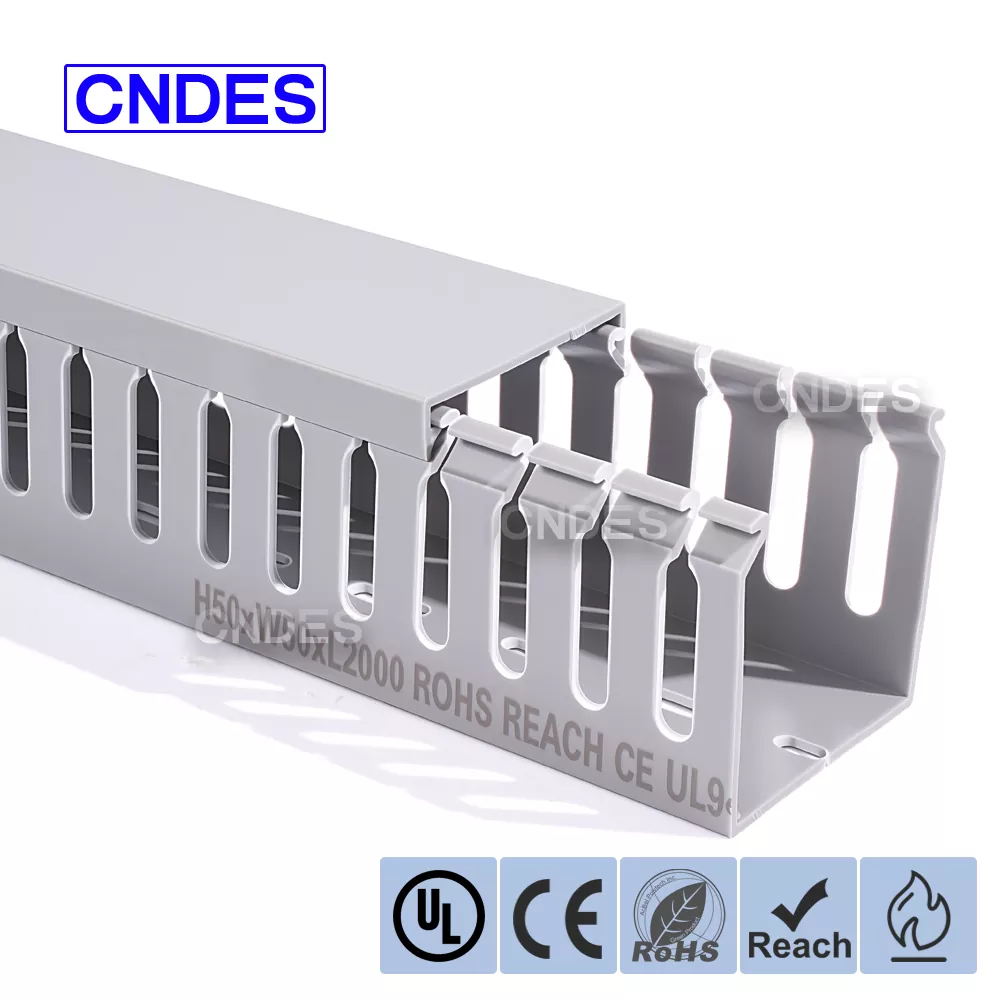

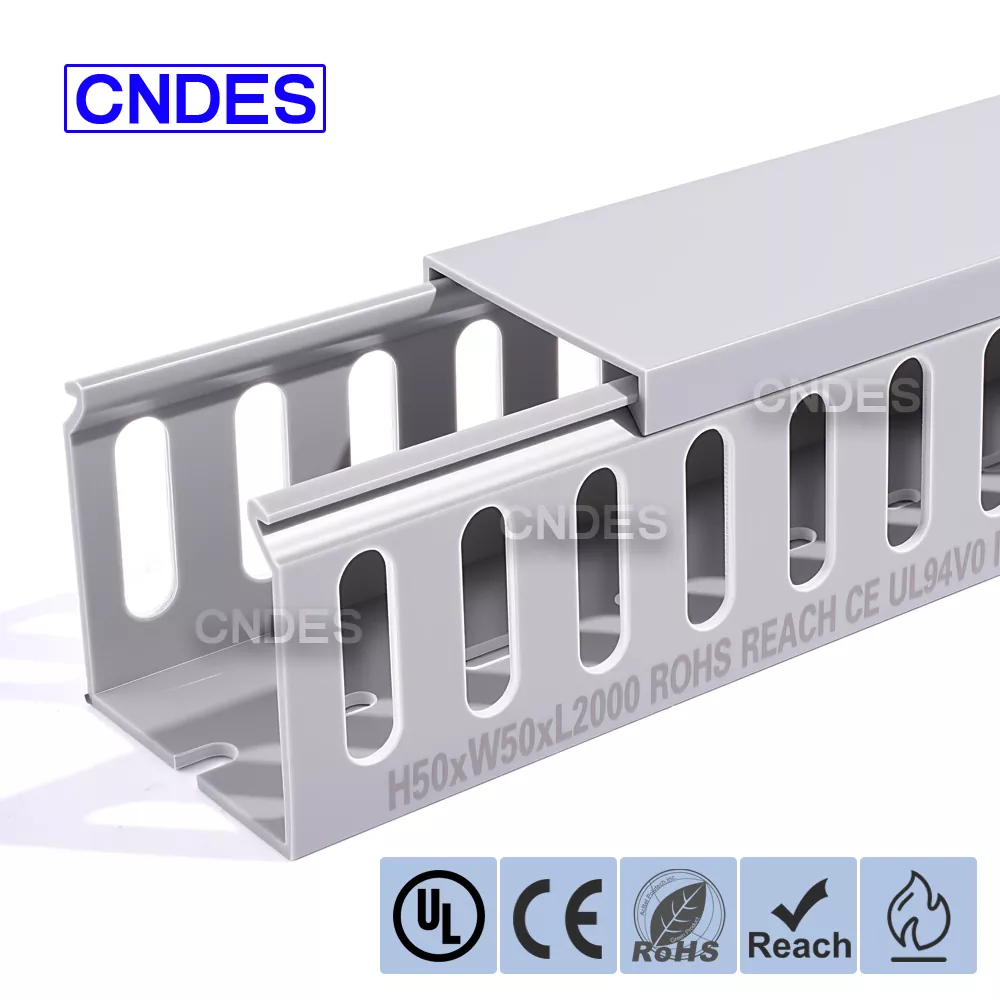

50 × 50 štrbinový PVC kábel na vedenie s prstami

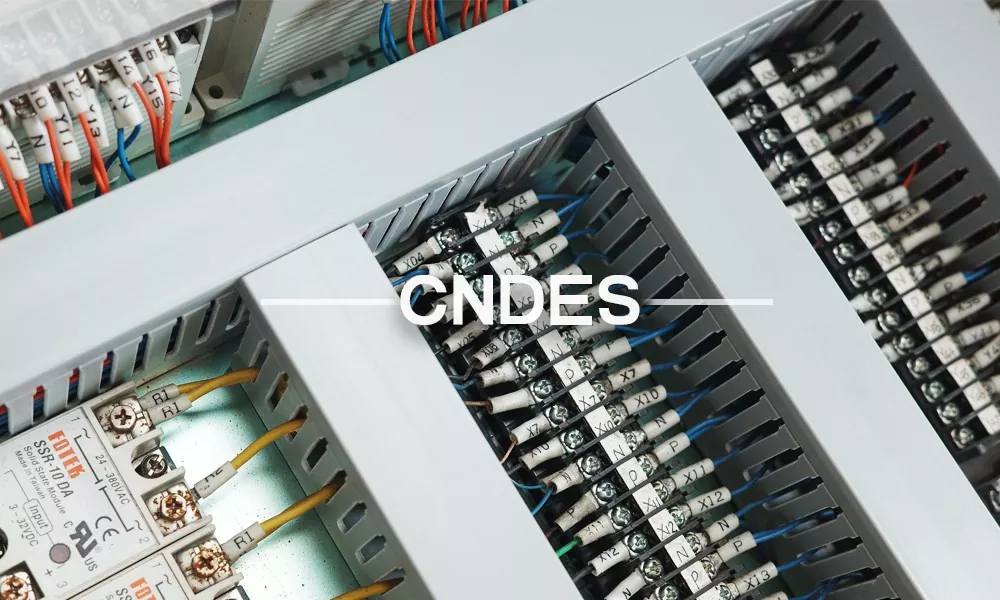

Prispôsobený 50 × 50 štrbinový PVC prstový káblový kanál je navrhnutý pre efektívnu organizáciu káblov v elektrických paneloch, automatizačných skriniach a priemyselných riadiacich systémoch. Tento káblový kanál s vyváženým štvorcovým profilom a otvorenými otvormi v tvare prstov umožňuje rýchle rozvetvenie káblov, čisté vedenie a jednoduchú údržbu.

Tento model, vyrobený spoločnosťou CNDES, profesionálnym výrobcom a dodávateľom PVC káblových kanálov v Číne, je široko používaný v aplikáciách vyžadujúcich flexibilitu, bezpečnosť a dlhodobú odolnosť.

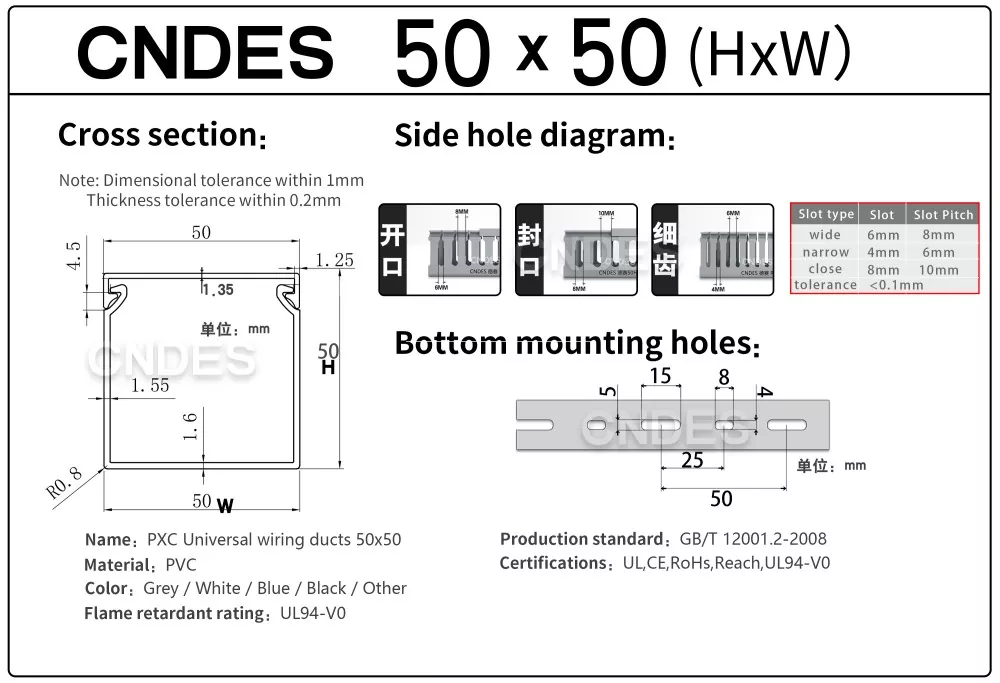

50 * 50 - dokument špecifikácie

Návod na použitie

1. Predinštalačná príprava

Pred inštaláciou vyberte vhodnú veľkosť vedenia a šírku štrbiny podľa množstva kábla, priemeru kábla a prostredia inštalácie, ako je dostupný priestor a prevádzková teplota.

Napríklad dizajn úzkych prstových štrbín je vhodný pre oblasti komponentov s vysokou hustotou, zatiaľ čo širšie štrbiny umožňujú jednoduchšie vedenie väčších káblových zväzkov.

Pri inštalácii kvalitného 50×50 štrbinového PVC prstového vodiča si vopred naplánujte trasu vedenia káblov a označte montážne polohy na stenách alebo vo vnútri elektrických skríň. Vyhnite sa oblastiam s ostrými hranami, nadmernými vibráciami alebo vysokými teplotami.

Na zabezpečenie presného umiestnenia a hladkého smerovania použite pásku a značku.

Prepare the necessary tools, including a screwdriver, power drill (if drilling is required), level, and cutting tools such as a saw or dedicated wiring duct cutter.

2.Zaistenie základnej koľajnice

Pri montáži na stenu alebo skrinku použite vŕtačku na vyvŕtanie otvorov na označených miestach. Vložte rozperné kotvy alebo plastové kotvy. Uistite sa, že priemer vyvŕtaného otvoru zodpovedá veľkosti kotvy, aby ste predišli nestabilite v dôsledku príliš veľkých otvorov. Zarovnajte základnú koľajnicu káblového kanála s štrbinovým PVC prstom s montážnymi bodmi a utiahnite skrutky pomocou skrutkovača, aby ste sa uistili, že koľajnička je bezpečná a nekýva sa. Uprednostnite použitie predvŕtaných montážnych otvorov v potrubí. Ak sú potrebné ďalšie upevňovacie body, vyvŕtajte otvory sami. Pomocou vodováhy skontrolujte vodorovné zarovnanie základného kanála, čím predídete problémom s následnou inštaláciou krycej dosky alebo naklonením kábla. Po nastavení dotiahnite skrutky, aby ste zabránili posunutiu.

3. Organizácia a vkladanie káblov

Pred vložením káblov ich zoskupte podľa funkcie – ako sú napájacie káble, signálne káble alebo dátové káble – a v prípade potreby ich označte. Skontrolujte, či je priemer kábla kompatibilný so šírkou štrbiny.

Káble vkladajte opatrne cez bočné štrbiny alebo koncové otvory vysokovýkonného 50×50 drážkového PVC káblového kanála typu prsta, vyhýbajte sa nadmernému ťahaniu, ktoré by mohlo poškodiť izoláciu kábla.

Pri väčších kábloch je možné jednotlivé štrbinové „prsty“ odstrániť pozdĺž vopred narezaných línií alebo orezať pomocou rezacích nástrojov, aby sa vytvorili širšie otvory.

Usporiadajte káble vo vrstvách, aby ste zlepšili organizáciu a budúcu údržbu. Bežnou praxou je umiestnenie napájacích káblov do spodnej časti a signálových káblov do hornej vrstvy, aby sa znížilo rušenie.

4. Inštalácia krycej dosky

Zarovnajte kryciu platňu s kanálom základne a uistite sa, že okraje krycej platne úplne zapadnú do príchytiek alebo klzných drážok kanála základne. V prípade posuvných krycích dosiek ich zasuňte z jedného konca; pri typoch s klipom zatlačte, kým nezapadne na miesto. Pevne zatlačte kryciu dosku, aby ste ju pevne pripevnili k základnému kanálu. V prípade štrbinového vodiča PVC s prstami otočte kryciu dosku do uzamknutej polohy. Skontrolujte, či je krycia doska vyrovnaná, aby ste zabránili lokálnemu zdvíhaniu, ktoré by mohlo umožniť vniknutie prachu. Skontrolujte, či je krycia doska zaistená bez medzier, aby sa zabránilo vniknutiu prachu alebo cudzích predmetov do vnútra potrubia. Ak je potrebné lepšie utesnenie, naneste tmel na okraje krycej dosky (vyberte lepidlo kompatibilné s PVC).

5. Spracovanie špeciálnych scenárov

Pri inštalácii na zvislé povrchy vyberte kryty s protišmykovým dizajnom (napr. gumené podložky alebo typy zosilnené zaklapnutím), aby ste zabránili skĺznutiu. Pravidelne kontrolujte vertikálne inštalované štrbinové PVC vedenie s prstami, aby ste sa uistili, že kryty zostanú zabezpečené proti gravitačnému uvoľneniu. V stiesnených priestoroch odrežte potrubia na vhodné dĺžky (pomocou špecializovaných rezných nástrojov na udržanie čistých a rovných hrán). Po rezaní skontrolujte ostrosť reznej hrany. V prípade potreby obrúste brúsnym papierom, aby ste predišli zraneniu kábla alebo operátora. Ak sa okolité teploty priblížia k hornému teplotnému limitu vedenia (napr. 50 °C alebo 85 °C), vyberte model odolný voči vysokej teplote alebo implementujte dodatočné opatrenia na odvod tepla. Napríklad rezervujte vetrací priestor okolo potrubia alebo nainštalujte chladiace ventilátory.
